راهنمای طراحی سیستم اعلام و اطفاء بر اساس NFPA
آشنایی با استاندارد NFPA و مفاهیم بنیادین حریق
انجمن ملی حفاظت از آتش (NFPA)، سازمانی جهانی است که به تدوین کدها و استانداردهای ایمنی حریق می‌پردازد. این استانداردها به عنوان مراجع بین‌المللی شناخته شده و نقش کلیدی در طراحی، نصب، و نگهداری سیستم‌های حفاظت در برابر حریق دارند.
NFPA: یک مرجع جهانی برای ایمنی حریق
NFPA از سال 1896 میلادی فعالیت خود را آغاز کرده و هدف اصلی آن کاهش تلفات جانی و مالی ناشی از آتش‌سوزی است. کدهای NFPA نه تنها در ایالات متحده، بلکه در بسیاری از کشورهای جهان به عنوان الگویی برای تدوین مقررات ملی و محلی استفاده می‌شوند. تطبیق با استانداردهای NFPA در ایران نیز از اهمیت بالایی برخوردار است؛ چرا که بسیاری از ضوابط سازمان آتش‌نشانی و مقررات ملی ساختمان، از جمله مباحث ۳ و ۱۳، ریشه‌هایی در این استانداردها دارند.
مفاهیم کلیدی در طراحی سیستم‌های حریق
برای طراحی مؤثر سیستم اعلام حریق و سیستم اطفاء حریق، شناخت مفاهیم پایه حریق ضروری است:
- انواع حریق: حریق‌ها بر اساس نوع مواد قابل اشتعال به کلاس‌های A (مواد جامد)، B (مایعات قابل اشتعال)، C (گازها)، D (فلزات قابل اشتعال) و K (روغن‌های خوراکی) تقسیم می‌شوند. انتخاب روش اطفاء و تجهیزات متناسب با نوع حریق بسیار مهم است.
- مثلث و تتراهدرون آتش: مثلث آتش شامل سه عنصر سوخت، حرارت و اکسیژن است. با اضافه شدن واکنش‌های زنجیره‌ای، این مفهوم به تتراهدرون آتش گسترش می‌یابد. هدف سیستم‌های اطفاء، شکستن این زنجیره یا حذف یکی از اضلاع مثلث است.
- زون‌بندی و تفکیک خطر: تقسیم‌بندی ساختمان به زون‌های مجزا بر اساس کاربری، میزان خطر و مساحت، امکان کنترل و مدیریت حریق را به شکل مؤثرتری فراهم می‌کند. این کار به فعال‌سازی هدفمند سیستم‌ها و تخلیه ایمن افراد کمک می‌کند.
راهنمای طراحی سیستم اعلام حریق بر اساس NFPA 72
NFPA 72 استاندارد اصلی برای سیستم اعلام حریق است که الزامات مربوط به نصب، نگهداری و تست این سیستم‌ها را تشریح می‌کند. هدف آن اطمینان از تشخیص زودهنگام حریق و اطلاع‌رسانی به موقع است.
اصول کلی استاندارد NFPA 72
این استاندارد، راهنمای جامعی برای انواع سیستم‌های اعلام حریق ارائه می‌دهد:
- سیستم‌های متعارف: در این سیستم‌ها، زون‌ها به صورت گروهی فعال می‌شوند و امکان شناسایی دقیق محل حریق وجود ندارد. این سیستم‌ها برای ساختمان‌های کوچک‌تر مناسب هستند.
- سیستم‌های آدرس‌پذیر: هر دتکتور دود، دتکتور حرارتی و شستی دارای آدرس منحصربه‌فردی است که امکان شناسایی دقیق محل حریق را فراهم می‌کند. این سیستم‌ها برای مجتمع‌های بزرگ و صنعتی ضروری هستند.
- سیستم‌های وایرلس: با استفاده از فناوری بی‌سیم، نصب و تغییرات سیستم را آسان‌تر می‌کنند، اما باید از امنیت و پایداری ارتباطات آنها اطمینان حاصل شود.
عناصر سیستم اعلام حریق و الزامات طراحی آنها
طراحی هر جزء از سیستم اعلام حریق باید مطابق با استانداردهای NFPA 72 باشد:
دتکتورها (Detectors)
انتخاب و نصب صحیح دتکتورها، ستون فقرات یک سیستم اعلام حریق کارآمد است. انواع دتکتورها شامل:
- دتکتور دود: برای تشخیص ذرات دود ناشی از احتراق، در انواع یونیزاسیون و فوتوالکتریک موجودند. مناسب برای محیط‌های اداری، مسکونی و تجاری.
- دتکتور حرارتی: برای تشخیص افزایش دما، در انواع نرخ افزایش (Rate-of-Rise) و دمای ثابت (Fixed Temperature) به کار می‌روند. مناسب برای آشپزخانه‌ها، موتورخانه‌ها و پارکینگ‌ها.
- دتکتور شعله‌ای: برای تشخیص تابش فرابنفش (UV) یا فروسرخ (IR) ناشی از شعله، در محیط‌هایی با سوخت‌های مایع یا گازی و سقف‌های بلند کاربرد دارند.
- دتکتور گازی: برای تشخیص نشت گازهای خاص.
- دتکتور ترکیبی: ترکیبی از دو یا چند نوع دتکتور.
- دتکتور مکنده‌ی دود (Aspirating Smoke Detection): برای تشخیص دود در مراحل اولیه با مکش نمونه‌های هوا از محیط، مناسب برای فضاهای حساس مانند اطفا حریق اتاق سرور و مراکز داده.
محل و آرایش نصب دتکتورها باید با دقت بالا و با توجه به پوشش‌دهی، فاصله از دیوارها، سقف، موانع و جریان هوا تعیین شود. برای سقف‌های کاذب و گچ‌بری‌ها، الزامات خاصی جهت نصب دتکتورها در نظر گرفته می‌شود.
شستی‌های اعلام حریق (Manual Pull Stations)
شستی‌ها امکان اعلام دستی حریق را فراهم می‌کنند. آنها باید در مسیرهای خروج، کنار درهای اضطراری و در فواصل مشخصی نصب شوند تا در زمان بروز خطر، به راحتی قابل دسترسی باشند. ارتفاع نصب شستی‌ها نیز بر اساس NFPA 72 تعیین می‌گردد.
آژیرها و فلاشرها (Audible and Visual Notification Appliances)
این وسایل وظیفه هشدار صوتی و بصری را بر عهده دارند. تراز شدت صوت آژیرها (دسی‌بل) باید برای محیط‌های مختلف (مسکونی، عمومی، صنعتی) کافی باشد. فلاشرها نیز باید پوشش دیداری مناسبی، به‌ویژه برای افراد کم‌شنوا و محیط‌های پر سر و صدا، ارائه دهند. فرکانس صوتی آژیرها نیز باید در بازه استاندارد NFPA باشد.
پنل مرکزی اعلام حریق (Fire Alarm Control Panel – FACP)
پنل مرکزی اعلام حریق مغز سیستم است که اطلاعات را از دتکتورها دریافت کرده، هشدارها را فعال می‌کند و می‌تواند با سایر سیستم‌های ایمنی مانند سیستم اطفاء حریق ارتباط برقرار کند. مکان نصب پنل (معمولاً در نگهبانی یا ورودی اصلی) و قابلیت‌های آن (مانیتورینگ، کنترل) باید با دقت انتخاب شود.
منبع تغذیه و کابل‌کشی
تأمین منبع تغذیه اصلی و پشتیبان (باتری) برای اطمینان از عملکرد مداوم سیستم ضروری است. کابل‌کشی باید از مسیرهای مستقل و مقاوم در برابر حریق عبور کند و استفاده از مقاومت پایان خط (EOL Resistor) در انتهای مدارها الزامی است.
راهنمای طراحی سیستم اطفاء حریق (بر اساس کدهای مختلف NFPA)
سیستم اطفاء حریق نقش حیاتی در کنترل و خاموش کردن آتش ایفا می‌کند و طراحی آن بر اساس نوع خطر، کاربری ساختمان و استانداردهای NFPA انجام می‌شود.
سیستم‌های اطفاء حریق آبی (Water-Based Systems)
- NFPA 13: طراحی و نصب سیستم‌های اسپرینکلر (Automatic Sprinkler Systems)

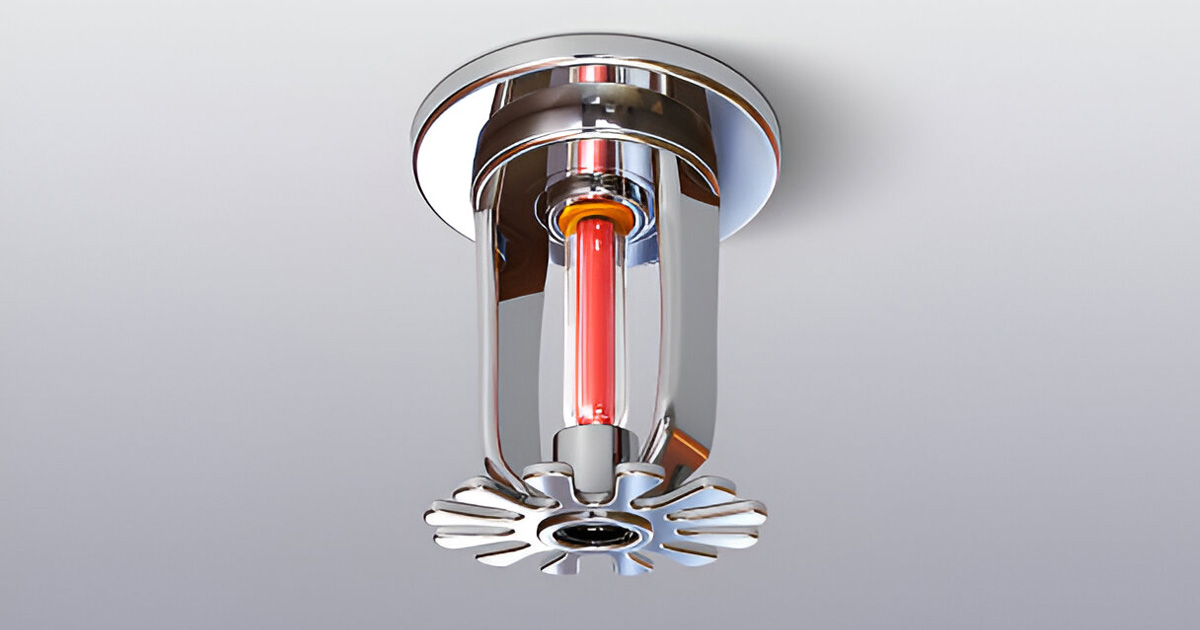

اسپرینکلر اطفاء حریق، سیستم‌های خودکاری هستند که در صورت تشخیص حرارت، آب را روی منطقه حریق پاشش می‌کنند. انواع سیستم‌های اسپرینکلر شامل Wet Pipe (لوله تر)، Dry Pipe (لوله خشک)، Preaction (پیش‌عملگر) و Deluge (سیلابی) هستند. طبقه‌بندی خطرات (Occupancy Hazard Classification) تأثیر مستقیم بر طراحی و محاسبات هیدرولیکی اطفاء حریق دارد. این محاسبات، دبی و فشار مورد نیاز آب را تعیین می‌کنند.
- NFPA 20: نصب پمپ‌های آتش‌نشانی (Installation of Stationary Pumps for Fire Protection)
پمپ‌های آتش‌نشانی برای تأمین فشار و دبی آب مورد نیاز سیستم‌های اطفاء حریق آبی ضروری هستند. NFPA 20 به انواع پمپ‌ها (جاکی، دیزلی، برقی) و الزامات مربوط به محل نصب، اتصالات و کنترل‌کننده‌های آنها می‌پردازد. این استاندارد تضمین می‌کند که پمپ‌ها در زمان نیاز، با حداکثر کارایی عمل کنند.
- NFPA 14: نصب سیستم‌های رایزر و شیلنگ آتش‌نشانی (Installation of Standpipe and Hose Systems)
این سیستم‌ها شامل رایزرهای عمودی و اتصالات شیلنگ آتش‌نشانی هستند که امکان دسترسی سریع آتش‌نشانان به آب را در طبقات مختلف فراهم می‌کنند. NFPA 14 به کلاس‌بندی رایزرها (Class I, II, III) و الزامات فشار، دبی و محل نصب شیرهای هوزریل و فایرباکس می‌پردازد.

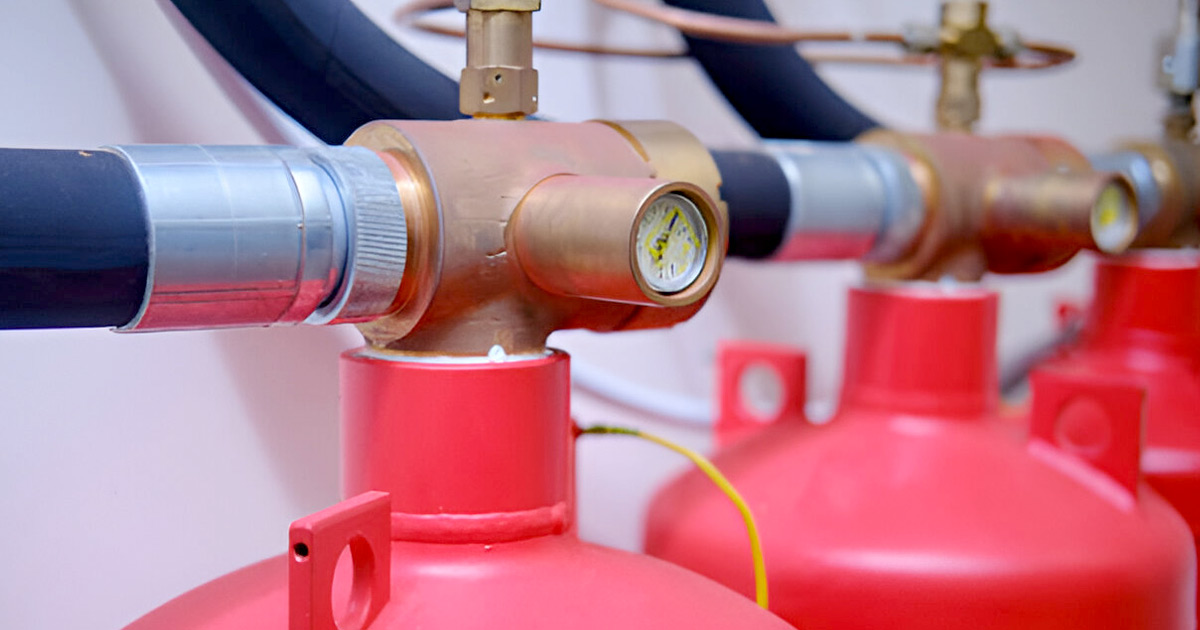

سیستم‌های اطفاء حریق گازی (Clean Agent and CO2 Systems)
- NFPA 2001: سیستم‌های اطفاء حریق با عامل پاک (Standard on Clean Agent Fire Extinguishing Systems)
عوامل پاک مانند سیستم اطفاء حریق FM200 و Novec 1230، گازهایی هستند که بدون رسانایی الکتریکی و بدون باقی گذاشتن پس‌ماند، حریق را خاموش می‌کنند. این سیستم‌ها به‌ویژه برای اطفا حریق اتاق سرور، مراکز داده، بایگانی‌ها و تابلوهای برق بسیار مناسب هستند. طراحی شامل محاسبات غلظت عامل اطفائی و زمان تخلیه است و الزامات ایمنی برای پرسنل نیز باید رعایت شود.
- NFPA 12: سیستم‌های اطفاء حریق دی‌اکسید کربن (Standard on Carbon Dioxide Extinguishing Systems)
سیستم‌های CO2 با کاهش سطح اکسیژن، آتش را خاموش می‌کنند. کاربردهای آنها شامل محیط‌های صنعتی و فضاهایی است که مواد قابل اشتعال مایع یا گازی وجود دارد. به دلیل خطرات ناشی از CO2 برای انسان (خفگی)، الزامات ایمنی سخت‌گیرانه‌ای از جمله سیستم‌های هشدار قبل از تخلیه، باید در طراحی مد نظر قرار گیرد.
سیستم‌های اطفاء حریق فوم (Foam Systems) (NFPA 11)
این سیستم‌ها برای حریق‌های کلاس B (مایعات قابل اشتعال) کاربرد دارند. فوم با پوشاندن سطح سوخت، از تماس آن با اکسیژن جلوگیری کرده و آتش را خاموش می‌کند. مخازن سوخت و آشیانه هواپیما از جمله محیط‌هایی هستند که از این سیستم‌ها بهره می‌برند.
سیستم‌های اطفاء حریق واتر میست (Water Mist Systems) (NFPA 750)
سیستم مه آب (Water Mist) با تولید قطرات بسیار ریز آب، حریق را از طریق خنک‌سازی، کاهش اکسیژن و انسداد تابش حرارتی خاموش می‌کند. مزایای آن شامل مصرف کمتر آب و حداقل خسارت ناشی از اطفاء است و برای فضاهایی مانند کشتی‌ها، توربین‌ها و موزه‌ها کاربرد دارد.
طراحی یک سیستم اعلام حریق و سیستم اطفاء حریق مؤثر، نیازمند درک عمیق استانداردهای NFPA و تجربه عملی است. عدم رعایت این استانداردها می‌تواند پیامدهای فاجعه‌باری به همراه داشته باشد.
مراحل طراحی و ملاحظات اجرایی
فرآیند طراحی و اجرای سیستم‌های اعلام و اطفاء حریق یک چرخه پیچیده است که با ارزیابی دقیق آغاز و با نگهداری منظم ادامه می‌یابد.
فلوچارت گام به گام طراحی
- ارزیابی خطر و نیازسنجی (Hazard Assessment): شناسایی نوع کاربری ساختمان، مواد قابل اشتعال، تراکم جمعیت و نقاط بحرانی.
- انتخاب استانداردهای NFPA مرتبط: بر اساس نوع خطر و نیاز، کدهای مناسب NFPA (مانند NFPA 72، NFPA 13، NFPA 2001) انتخاب می‌شوند.
- پیش‌طراحی و محاسبات اولیه: برآورد اولیه ظرفیت سیستم، انتخاب نوع دتکتور و اسپرینکلر اطفاء حریق و انجام محاسبات هیدرولیکی اطفاء حریق.
- طراحی تفصیلی و نقشه‌کشی: تهیه نقشه‌های جانمایی دقیق، مسیرهای کابل‌کشی، زون‌بندی و موقعیت پنل مرکزی اعلام حریق.
- تهیه مشخصات فنی تجهیزات و لیست متریال (MTO): انتخاب تجهیزات با کیفیت و تأیید شده، مانند انواع دتکتور دود و دتکتور حرارتی.
- هماهنگی با سایر دیسیپلین‌های مهندسی: اطمینان از سازگاری سیستم‌های حریق با طراحی معماری، سازه، برق و مکانیک ساختمان.
تأییدیه‌ها و نظارت
پس از طراحی، طرح‌ها باید توسط سازمان آتش‌نشانی تأیید شوند. بازرسی‌ها و تست‌های قبل از راه‌اندازی (مانند تست عملکرد سیستم اطفاء حریق FM200) برای اطمینان از صحت نصب ضروری است. همچنین، نگهداری و بازرسی‌های دوره‌ای (بر اساس NFPA 25) برای حفظ کارایی سیستم در طولانی‌مدت بسیار مهم است.
تفاوت‌ها و تطبیق با مقررات ملی ساختمان ایران
در ایران، علاوه بر استانداردهای بین‌المللی NFPA، رعایت مباحث ۳ و ۱۳ مقررات ملی ساختمان و ضوابط سازمان آتش‌نشانی تهران و سایر شهرها الزامی است. این ضوابط بومی، برخی ملاحظات خاص منطقه را در نظر می‌گیرند و مهندسان باید از تطبیق کامل طراحی با هر دو مجموعه قوانین اطمینان حاصل کنند.
نکات کلیدی و بهترین روش‌ها
برای حداکثر کارایی و ایمنی، رعایت نکات زیر حائز اهمیت است:
- یکپارچه‌سازی سیستم‌های اعلام و اطفاء حریق: این دو سیستم باید به صورت یکپارچه و هماهنگ عمل کنند تا در زمان حریق، تشخیص و اطفاء به سرعت و با کمترین تأخیر انجام شود. به عنوان مثال، فعال‌سازی دتکتور دود می‌تواند به صورت خودکار سیستم اطفاء حریق FM200 را در اطفا حریق اتاق سرور فعال کند.
- اهمیت آموزش پرسنل: آموزش کارمندان و ساکنان در مورد نحوه استفاده از شستی‌های اعلام حریق، مسیرهای خروج و اقدامات اولیه در زمان حریق، می‌تواند جان افراد زیادی را نجات دهد.
- در نظر گرفتن توسعه‌پذیری سیستم در آینده: طراحی سیستم باید به گونه‌ای باشد که امکان گسترش و اضافه کردن تجهیزات جدید در آینده را فراهم کند.
- انتخاب تجهیزات با کیفیت و تأیید شده: استفاده از تجهیزاتی که دارای استانداردهای بین‌المللی (مانند UL، FM) و تأییدیه سازمان آتش‌نشانی باشند، عملکرد مطمئن سیستم را تضمین می‌کند.
| نوع دتکتور | فضای کاربردی | استاندارد NFPA | نکات کلیدی |
|---|---|---|---|
| دتکتور دود | اداری، مسکونی، راهروها، اتاق سرور | NFPA 72 | حساس به ذرات دود، انواع یونیزاسیون و فوتوالکتریک |
| دتکتور حرارتی | آشپزخانه، موتورخانه، پارکینگ، انبار | NFPA 72 | حساس به افزایش دما، انواع نرخ افزایش و دمای ثابت |
| دتکتور شعله‌ای | سوله‌های بلند، پالایشگاه‌ها، محیط‌های سوخت مایع و گازی | NFPA 72 | حساس به تابش UV/IR، سرعت تشخیص بالا |
| دتکتور گازی | مناطق با پتانسیل نشت گاز | NFPA 72 | تشخیص گازهای خاص، جلوگیری از انفجار |
نتیجه‌گیری
طراحی و اجرای سیستم اعلام حریق و سیستم اطفاء حریق بر اساس استاندارد NFPA، سرمایه‌گذاری حیاتی برای ایمنی و حفاظت از زیرساخت‌ها و جان انسان‌هاست. این راهنمای جامع نشان داد که انتخاب صحیح تجهیزات از جمله دتکتور دود، دتکتور حرارتی، پنل مرکزی اعلام حریق و اسپرینکلر اطفاء حریق، در کنار محاسبات هیدرولیکی اطفاء حریق دقیق و استفاده از سیستم مه آب (Water Mist) یا سیستم اطفاء حریق FM200 برای فضاهای خاص مانند اطفا حریق اتاق سرور، همگی نقش بسزایی در اثربخشی این سامانه‌ها دارند.
رعایت دقیق کدهای NFPA و همچنین توجه به ضوابط بومی، تضمین‌کننده عملکرد صحیح و اخذ تأییدیه‌های لازم است. برای اطمینان از طراحی و اجرای حرفه‌ای و استاندارد، همکاری با متخصصان مجرب در این حوزه ضروری است.
سوالات متداول
تفاوت اصلی بین سیستم‌های اعلام حریق متعارف و آدرس‌پذیر در چیست و کدام‌یک برای پروژه‌های بزرگ مناسب‌تر است؟
سیستم‌های آدرس‌پذیر برای پروژه‌های بزرگ مناسب‌ترند زیرا هر دتکتور دارای آدرس مشخصی است که محل دقیق حریق را نشان می‌دهد، در حالی که در سیستم‌های متعارف فقط زون حریق مشخص می‌شود.
چگونه می‌توان میزان فشار و دبی مورد نیاز برای سیستم اسپرینکلر را بر اساس NFPA 13 محاسبه کرد؟
میزان فشار و دبی بر اساس طبقه‌بندی خطر اشغال (Occupancy Hazard Classification)، مساحت طراحی، نوع اسپرینکلر و چیدمان آن از طریق محاسبات هیدرولیکی اطفاء حریق تعیین می‌شود.
آیا می‌توان از سیستم اطفاء حریق FM200 در محیط‌هایی با حضور دائم افراد استفاده کرد؟
بله، سیستم اطفاء حریق FM200 در غلظت‌های طراحی شده برای اطفاء حریق برای محیط‌هایی با حضور افراد ایمن تلقی می‌شود، اما باید الزامات ایمنی NFPA 2001 رعایت شود.
در طراحی سیستم‌های اعلام حریق، چه ملاحظاتی برای ساختمان‌هایی با سقف‌های بلند یا پارتیشن‌های زیاد باید در نظر گرفته شود؟
برای سقف‌های بلند باید از دتکتورهای شعله‌ای یا مکنده‌ی دود استفاده کرد و برای پارتیشن‌های زیاد، آرایش دتکتورها باید به گونه‌ای باشد که هیچ نقطه‌ای از پوشش دهی خارج نشود.
الزامات مربوط به تأمین منبع تغذیه اضطراری برای سیستم‌های اعلام و اطفاء حریق بر اساس NFPA چیست؟
سیستم‌ها باید دارای منبع تغذیه پشتیبان (باتری یا ژنراتور) باشند که بتواند سیستم را برای مدت زمان مشخصی در حالت نظارت و سپس در حالت هشدار فعال نگه دارد، معمولاً حداقل ۲۴ ساعت نظارت و ۵ دقیقه هشدار.
