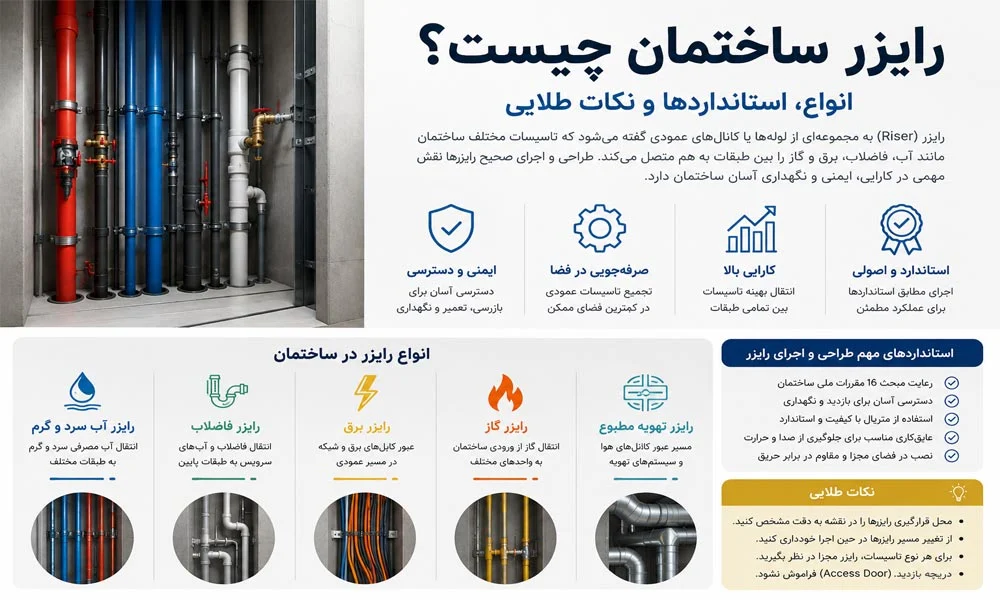

رایزر ساختمان چیست؟ تعریفی جامع از شریان های پنهان یک بنا
رایزر در اصطلاح ساختمان سازی به هر عضو عمودی گفته می شود که وظیفه انتقال سیالات (مانند آب، فاضلاب، گاز) یا انرژی (مانند برق، داده ها) را از یک طبقه به طبقات بالاتر یا پایین تر بر عهده دارد و در یک راستا اجرا می شود. این سیستم های عمودی، ستون فقرات تاسیسات هر ساختمان را تشکیل می دهند و بدون آن ها، یک بنای مدرن قادر به ارائه خدمات اولیه خود نخواهد بود. رایزرها نه تنها در تامین نیازهای روزمره مانند آب و برق نقش دارند، بلکه در ایمنی سازه، مانند سیستم های آتش نشانی و تهویه، نیز حیاتی هستند. در واقع، هر عنصری که به صورت عمودی در داخل یا خارج از دیوارها، داکت ها یا شفت های یک ساختمان امتداد می یابد تا چندین طبقه را به هم متصل کند، می تواند به عنوان رایزر شناخته شود. این شامل لوله های آبرسانی، فاضلاب، لوله های گاز، کانال های تهویه مطبوع، مجاری کابل های برق فشار قوی و ضعیف، و حتی لوله های آتش نشانی می شود. نقش محوری رایزرها در ساختمان های چند طبقه به دلیل نیاز به توزیع یکنواخت و کارآمد خدمات در تمام سطوح است. اهمیت آن ها با افزایش ارتفاع و پیچیدگی معماری بنا، دوچندان می شود. به طور کلی، رایزرها را می توان به دو دسته اصلی تقسیم کرد که هر کدام وظایف و الزامات خاص خود را دارند:
- رایزرهای تاسیسات مکانیکال: این دسته شامل لوله های انتقال آب (سرد و گرم)، فاضلاب، آب باران، گاز، سیستم های گرمایشی و سرمایشی (مانند شوفاژ یا تهویه مطبوع) و آتش نشانی است.
- رایزرهای تاسیسات الکتریکال: این بخش به کابل های برق (فشار قوی و ضعیف)، کابل های ارتباطی (تلفن، اینترنت)، آنتن مرکزی، دوربین مداربسته و سیستم های اعلام حریق اختصاص دارد.

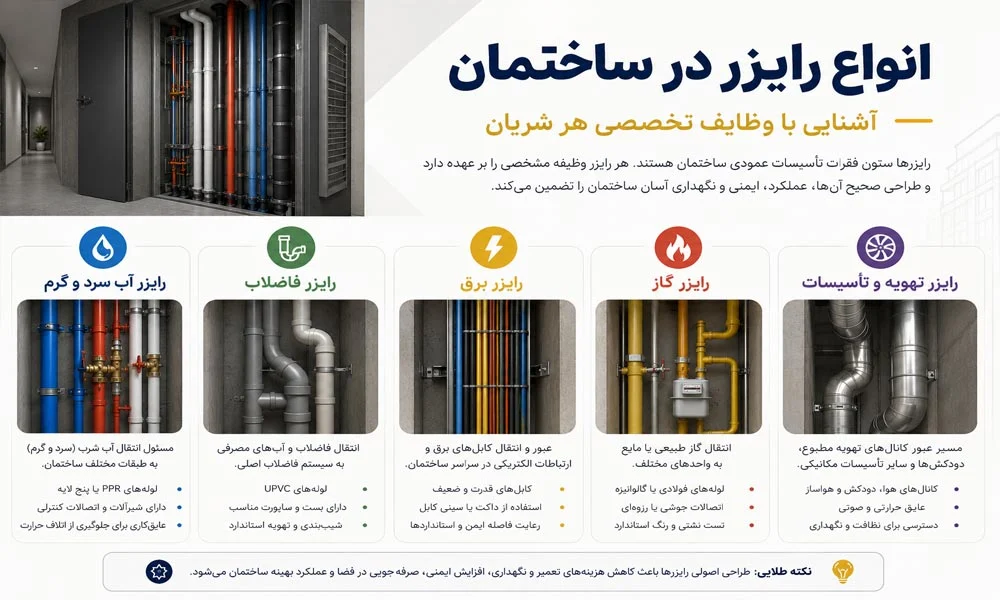

انواع رایزر در ساختمان: آشنایی با وظایف تخصصی هر شریان
هر ساختمان به مجموعه ای از رایزرهای تخصصی نیاز دارد که هر یک وظیفه حیاتی خاصی را بر عهده دارند. شناخت دقیق این انواع، کلید طراحی، اجرا و نگهداری صحیح تاسیسات بنا است. در ادامه به معرفی و بررسی هر یک از انواع رایزرها می پردازیم.
۲.۱. رایزر آب (سرد و گرم): حیات بخش ساختمان
رایزرهای آب، مهم ترین شریان های یک ساختمان محسوب می شوند که وظیفه تامین آب شرب و مصرفی را برای تمامی طبقات بر عهده دارند. این رایزرها معمولاً به صورت سیستم های بالارونده و برگشتی طراحی می شوند. سیستم بالارونده آب سرد را از کنتور اصلی به سمت بالا هدایت می کند و در هر طبقه انشعابات لازم را تامین می کند. رایزر آب گرم نیز آب گرم شده توسط سیستم مرکزی (مانند موتورخانه) یا پکیج های مستقل را به مصرف کننده ها می رساند. در ساختمان هایی با موتورخانه مرکزی، علاوه بر رایزر آب سرد، یک رایزر آب گرم رفت و یک رایزر برگشت آب گرم نیز وجود دارد. رایزر برگشت، آب گرم استفاده نشده را به موتورخانه برمی گرداند تا دوباره گرم شده و از هدر رفت انرژی جلوگیری شود. جنس لوله های رایزر آب معمولاً از انواع گالوانیزه، پلی پروپیلن (PPR)، پنج لایه یا PEX انتخاب می شود که هر کدام مزایا و معایب خاص خود را از نظر مقاومت در برابر فشار، دما، خوردگی و طول عمر دارند. قطر این لوله ها با توجه به تعداد واحدها، طبقات و میزان مصرف آب (که توسط مهندس تاسیسات محاسبه می شود) تعیین می گردد.
۲.۲. رایزر فاضلاب: مسیر دفع و تصفیه
رایزر فاضلاب وظیفه جمع آوری و انتقال پساب و فاضلاب تولیدی در سرویس های بهداشتی، آشپزخانه ها و سایر نقاط ساختمان را از طبقات مختلف به سمت سیستم فاضلاب شهری یا سپتیک تانک بر عهده دارد. محل تعبیه این رایزرها معمولاً در نزدیکی نقاط تولید فاضلاب (مانند حمام و توالت) است تا لوله کشی افقی در هر طبقه به حداقل برسد و شیب بندی مناسب برای تخلیه موثر فاضلاب فراهم شود. شیب بندی صحیح در این رایزرها از اهمیت حیاتی برخوردار است تا از گرفتگی، راکد ماندن فاضلاب و انتشار بوی نامطبوع جلوگیری شود. جنس لوله های رایزر فاضلاب باید در برابر خوردگی ناشی از مواد شیمیایی موجود در فاضلاب مقاوم باشد. متریال های رایج شامل UPVC، پوش فیت، پلی اتیلن و چدن هستند. لوله های پوش فیت به دلیل سهولت نصب و آب بندی مطمئن و لوله های UPVC به دلیل مقاومت بالا در برابر مواد شیمیایی و هزینه مناسب، از گزینه های پرکاربرد محسوب می شوند. رعایت نکات ایمنی و بهداشتی در نصب و اجرای این رایزرها، از جمله عایق کاری صوتی و آب بندی دقیق، برای جلوگیری از نفوذ بو و نشتی به سایر بخش های بنا ضروری است.
۲.۳. رایزر تاسیسات الکتریکی: تامین نیروی حیاتی
رایزرهای تاسیسات الکتریکی، کانال های عمودی برای انتقال انواع کابل های برق و ارتباطات در یک ساختمان هستند. این رایزرها به دو دسته اصلی تقسیم می شوند:
- رایزر جریان قوی: مخصوص کابل های برق فشار قوی (۲۲۰-۳۸۰ ولت) که برای تامین روشنایی، پریزها و تجهیزات برقی ساختمان استفاده می شود.
- رایزر جریان ضعیف: شامل کابل های آیفون، آنتن مرکزی، تلفن، اینترنت، دوربین مداربسته، سیستم های اعلام حریق و هر عنصری که با ولتاژ پایین تر از ۲۲۰ ولت کار می کند.
استانداردها تاکید دارند که رایزرهای جریان قوی و ضعیف باید حداقل ۳۰ سانتی متر فاصله از یکدیگر داشته باشند تا از ایجاد نویز الکترومغناطیسی (EMI) و تداخل در سیستم های جریان ضعیف جلوگیری شود. کابل ها باید در داخل داکت ها یا لوله های محافظ (کاندوئیت) قرار گیرند و با بست های مناسب مهار شوند. وجود جعبه های تقسیم یا دریچه های بازدید در هر طبقه، امکان دسترسی، تعمیر و تعویض کابل ها را فراهم می کند. طراحی دقیق این رایزرها در معماری بنا، برای توزیع متناسب و ایمن انرژی الکتریکی حیاتی است.
۲.۴. رایزر شوفاژ و مدار گرمایشی: گرمابخش فضاها
رایزرهای شوفاژ و مدار گرمایشی، در ساختمان هایی که از سیستم گرمایش مرکزی (موتورخانه) بهره می برند، وظیفه انتقال آب گرم از موتورخانه به رادیاتورها یا سیستم گرمایش از کف در طبقات مختلف را بر عهده دارند. این سیستم معمولاً شامل دو رایزر است: یکی برای آب گرم رفت (تامین کننده آب گرم به سیستم های گرمایشی) و دیگری برای آب گرم برگشت (برگرداننده آب سرد شده به موتورخانه برای گرمایش مجدد). این چرخه مداوم، گرمایش مطلوب فضاهای بنا را تضمین می کند. جنس لوله های رایزر شوفاژ باید مقاومت بالایی در برابر دما و فشار آب گرم داشته باشد. لوله های پنج لایه، PEX و گالوانیزه از جمله گزینه های متداول هستند. عایق کاری حرارتی مناسب این رایزرها برای جلوگیری از اتلاف انرژی و حفظ دمای آب در مسیر، بسیار حیاتی است. در ساختمان هایی که هر واحد دارای پکیج دیواری مستقل است، نیازی به رایزر مرکزی شوفاژ نیست، چرا که هر پکیج به صورت مستقل وظیفه گرمایش واحد را بر عهده دارد.
۲.۵. رایزر لوله گاز: انتقال انرژی پاک
رایزر لوله گاز، شریانی بسیار حساس و حیاتی برای انتقال گاز طبیعی به واحدهای ساختمان است. به دلیل خطرات بالقوه نشت گاز و انفجار، طراحی، اجرا و نگهداری این رایزرها باید با نهایت دقت و رعایت دقیق تمامی استانداردهای ملی و بین المللی انجام شود. لوله کشی گاز معمولاً از جنس فولاد جوشی یا پلی اتیلن (برای مصارف خارج از ساختمان) است و باید در برابر خوردگی و آسیب های فیزیکی مقاوم باشد. فاصله گذاری استاندارد از سایر تاسیسات، به ویژه کابل های برق، و همچنین عایق کاری مناسب برای جلوگیری از تماس با مواد خورنده، از الزامات اصلی لوله کشی گاز است. در ساختمان های دارای کنتور مشترک، یک لوله اصلی گاز به صورت رایزر به سمت بالا هدایت می شود، در حالی که در بناهایی با کنتورهای مجزا برای هر واحد، هر رایزر مجزا گاز را به واحد مربوطه می رساند. تست های فشار و نشت یابی پس از اتمام نصب، برای اطمینان از ایمنی کامل سیستم ضروری است.
۲.۶. رایزر آتش نشانی (Dry Riser): نجات بخش در لحظات بحرانی
رایزر آتش نشانی، که اغلب به آن رایزر خشک (Dry Riser) گفته می شود، یک سیستم لوله کشی عمودی است که به صورت خشک (بدون آب) در داخل ساختمان نصب می شود و در مواقع اضطراری آتش سوزی، توسط تیم آتش نشانی فعال می گردد. هدف اصلی این رایزرها، فراهم کردن یک مسیر سریع و کارآمد برای پمپاژ آب به طبقات بالایی سازه است، بدون اینکه آتش نشانان مجبور به کشیدن شیلنگ های طولانی از سطح زمین به طبقات بالا باشند. این سیستم به طور قابل توجهی سرعت و کارایی عملیات اطفاء حریق را افزایش می دهد. در پایین ساختمان، یک اتصال ورودی (معمولاً سیامی) وجود دارد که ماشین آتش نشانی آب را به داخل رایزر پمپاژ می کند. در هر طبقه نیز اتصالات خروجی (هیدرانت) تعبیه شده است که آتش نشانان می توانند شیلنگ های خود را به آن ها متصل کرده و به سرعت آب را در محل حادثه در دسترس داشته باشند. طراحی و نصب رایزرهای آتش نشانی باید مطابق با کدها و استانداردهای سخت گیرانه ایمنی ساختمان انجام شود تا در لحظات بحرانی، عملکردی بی نقص داشته باشند.
۲.۷. رایزر هواکش (Ventilation Riser): تنفس ساختمان
رایزر هواکش یا ونت (Vent)، وظیفه تهویه و هدایت گازهای خروجی از سیستم فاضلاب و بوی نامطبوع را به سمت پشت بام بر عهده دارد. این رایزرها معمولاً در ارتباط با رایزرهای فاضلاب نصب می شوند و با ایجاد تعادل فشار هوا در سیستم فاضلاب، از پدیده مکش سیفون ها و بازگشت بو به داخل ساختمان جلوگیری می کنند. طراحی صحیح رایزر هواکش برای حفظ بهداشت و کیفیت هوای داخلی بنا بسیار مهم است. اغلب سر این لوله ها در پشت بام به صورت U شکل و رو به پایین طراحی می شود تا از ورود باران و اجسام خارجی به داخل لوله جلوگیری شود و همچنین گازهای خارج شده به دلیل جهت باد یا سیستم های تهویه، مجدداً وارد ساختمان نشوند. جنس این لوله ها نیز معمولاً با لوله های فاضلاب یکسان است (مانند UPVC) و باید در برابر گازهای خورنده فاضلاب مقاوم باشد.
۲.۸. رایزر آب باران: مدیریت رواناب ها
رایزر آب باران که گاهی به آن لوله کش عمودی آب باران نیز گفته می شود، بخشی از سیستم جمع آوری و مدیریت آب های سطحی ساختمان است. وظیفه اصلی آن، جمع آوری آب باران از پشت بام ها، تراس ها، بالکن ها و سایر سطوح روباز و هدایت آن به سمت سیستم فاضلاب اصلی یا شبکه جمع آوری آب های سطحی شهری است. طراحی این رایزرها باید به گونه ای باشد که ظرفیت کافی برای مقابله با حجم بالای بارش ها را داشته باشد و از سرریز شدن آب در ساختمان جلوگیری کند. لوله کشی رایزر آب باران معمولاً به صورت مجزا از سیستم فاضلاب بهداشتی اجرا می شود و مستقیماً به سیستم دفع آب های سطحی متصل می گردد. جنس این لوله ها نیز باید در برابر عوامل جوی و نور خورشید مقاوم باشد و معمولاً از UPVC یا چدن ساخته می شوند. نگهداری و تمیز کردن دوره ای این رایزرها برای جلوگیری از گرفتگی با برگ و آلاینده ها، امری ضروری است. برای درک بهتر تفاوت ها و کاربردهای رایزرها، جدول زیر خلاصه ای از هر نوع را ارائه می دهد:
| نوع رایزر | وظیفه اصلی | متریال رایج | نکات کلیدی |
|---|---|---|---|
| آب (سرد و گرم) | تامین آب شرب و مصرفی | PPR، پنج لایه، گالوانیزه | اهمیت فشار، عایق کاری، جلوگیری از هدررفت انرژی |
| فاضلاب | جمع آوری و دفع پساب | UPVC، پوش فیت، پلی اتیلن، چدن | شیب بندی مناسب، عایق کاری صوتی، مقاومت در برابر خوردگی |
| الکتریکی | انتقال کابل های برق و ارتباطات | کاندوئیت، داکت پلاستیکی | تفکیک جریان قوی و ضعیف، فاصله گذاری، ایمنی کابل ها |
| شوفاژ | تامین گرمایش مرکزی | پنج لایه، PEX، گالوانیزه | عایق کاری حرارتی، سیستم رفت و برگشت، مدیریت پکیج |
| گاز | انتقال گاز طبیعی | فولاد جوشی، پلی اتیلن | حساسیت بالا، رعایت استانداردهای ایمنی، عایق کاری |
| آتش نشانی | کمک به اطفاء حریق | فولاد گالوانیزه | سیستم خشک، اتصالات ورودی و خروجی، ایمنی بنا |
| هواکش | تهویه و هدایت گازهای فاضلاب | UPVC | جلوگیری از بازگشت بو، تعادل فشار هوا، شکل U در پشت بام |
| آب باران | جمع آوری و دفع آب های سطحی | UPVC، چدن | لوله کشی مجزا، ظرفیت کافی، جلوگیری از سرریز |
استانداردها و الزامات اجرایی رایزرها: تضمین کیفیت و ایمنی
طراحی و اجرای رایزرها در ساختمان، مستلزم رعایت دقیق مجموعه ای از استانداردها و مقررات است. این استانداردها که اغلب توسط سازمان های ملی و بین المللی ساختمان تعیین می شوند، با هدف تضمین ایمنی، کارایی، دوام و بهینه سازی مصرف انرژی در بنا تدوین شده اند. نادیده گرفتن این الزامات می تواند به مشکلات جدی در آینده منجر شود.
۳.۱. محل قرارگیری و چیدمان رایزرها
مکان یابی رایزرها در معماری و طراحی سازه، از اهمیت بالایی برخوردار است. رایزرها باید در مکان هایی قرار گیرند که دسترسی به آن ها برای نصب و نگهداری آسان باشد، اما در عین حال مزاحم فضاهای کاربردی ساختمان نباشند. عبور رایزرها از چاه آسانسور، اتاقک های برق و مکان هایی که خطر آسیب پذیری بالا دارند، ممنوع است. جداسازی صحیح رایزرها، به ویژه رایزرهای آب از برق و رایزرهای آب از فاضلاب، برای جلوگیری از حوادث احتمالی (مانند برق گرفتگی ناشی از نشتی آب یا آلودگی متقاطع) بسیار ضروری است. استفاده از شفت های تاسیساتی مجزا و عایق بندی مناسب، راهکارهایی برای دستیابی به این هدف هستند.
۳.۲. جنس و متریال مناسب
انتخاب متریال صحیح برای لوله ها و کابل های رایزر، از اساسی ترین تصمیمات در طراحی تاسیسات ساختمان است. جنس متریال باید با نوع سیال یا انرژی که قرار است از آن عبور کند، دما و فشار عملیاتی، و همچنین مقاومت در برابر خوردگی و عوامل محیطی مطابقت داشته باشد. به عنوان مثال، لوله های آب گرم باید در برابر دماهای بالا مقاوم باشند، لوله های فاضلاب باید در برابر مواد شیمیایی خورنده مقاومت نشان دهند و کابل های برق باید دارای عایق مناسب باشند. کیفیت و دوام متریال به طور مستقیم بر طول عمر سازه و کاهش هزینه های تعمیر و نگهداری در بلندمدت تاثیر می گذارد.
۳.۳. قطر و اندازه رایزرها
قطر رایزرها باید به دقت محاسبه شود تا بتوانند حجم مورد نیاز سیال یا انرژی را بدون افت فشار زیاد یا اضافه بار، تامین کنند. این پارامتر به تعداد انشعابات، نوع مصرف و ارتفاع ساختمان بستگی دارد. برای رایزرهای آب، قطر مناسب برای تامین فشار کافی در بالاترین طبقات ضروری است؛ هرچه تعداد واحدها و نقاط مصرف بیشتر باشد، قطر رایزر اصلی نیز باید بزرگ تر باشد. در رایزرهای فاضلاب، قطر لوله به سمت پایین ساختمان معمولاً افزایش می یابد تا ظرفیت لازم برای انتقال حجم فزاینده فاضلاب از طبقات بالاتر را داشته باشد و از گرفتگی جلوگیری کند. مهندس تاسیسات با استفاده از فرمول ها و استانداردهای مربوطه، قطرهای دقیق را محاسبه می کند.
۳.۴. ساپورت بندی و بست کاری: ستون فقرات رایزر
ساپورت بندی و بست کاری صحیح رایزرها، نقشی حیاتی در پایداری، استحکام و طول عمر تاسیسات ساختمان ایفا می کند. این اقدامات از نشست، لرزش، خمش و آسیب های مکانیکی به لوله ها و کابل ها جلوگیری می کنند. فاصله گذاری استاندارد بست ها، استفاده از ساپورت های مناسب برای تحمل وزن رایزر و سیالات درون آن، و همچنین در نظر گرفتن انبساط و انقباض حرارتی متریال ها، از نکات کلیدی در این بخش است. در مناطق لرزه خیز، سیستم های ساپورت باید به گونه ای طراحی شوند که بتوانند در برابر نیروهای ناشی از زلزله مقاومت کرده و از آسیب به سازه و تاسیسات جلوگیری کنند.
رعایت دقیق استانداردهای ساپورت بندی و بست کاری در رایزرها، نه تنها به افزایش طول عمر و پایداری تاسیسات ساختمان کمک می کند، بلکه ایمنی و عملکرد بی نقص آن ها را در شرایط عادی و بحرانی تضمین می نماید.
۳.۵. شیب بندی در رایزرهای آب و فاضلاب
اگرچه رایزرها به صورت عمودی هستند، اما در انشعابات افقی آن ها (و گاهی در بخش های خاص عمودی برای تخلیه کامل)، شیب بندی صحیح اهمیت زیادی دارد. در رایزرهای فاضلاب، شیب مناسب لوله های افقی (که از رایزر اصلی انشعاب می گیرند) برای جریان ثقلی و موثر فاضلاب و جلوگیری از رسوب گذاری و گرفتگی حیاتی است. در رایزرهای آب، به ویژه در سیستم های برگشت آب گرم، شیب بندی می تواند به تخلیه هوا (Air Venting) و جلوگیری از پدیده ایرلاک کمک کند. در سیستم های آب باران نیز، شیب بندی مناسب برای هدایت رواناب به سمت رایزر اصلی، ضروری است.
۳.۶. عایق کاری رایزرها
عایق کاری رایزرها یک فاکتور اساسی برای افزایش کارایی و دوام تاسیسات ساختمان است. انواع عایق کاری شامل موارد زیر است:
- عایق حرارتی: برای رایزرهای آب گرم و شوفاژ به منظور جلوگیری از اتلاف انرژی و حفظ دما، و برای رایزرهای آب سرد برای جلوگیری از تعریق (Condensation) و کپک زدگی.
- عایق صوتی: برای رایزرهای فاضلاب و آب باران، به ویژه در ساختمان های مسکونی، برای کاهش انتقال صدای جریان سیال به داخل واحدها.
- عایق رطوبتی: در مواردی که رایزرها در معرض رطوبت قرار دارند یا خطر نشتی وجود دارد، برای محافظت از سازه و سایر تاسیسات.
انتخاب نوع و ضخامت عایق باید بر اساس دما، نوع سیال، موقعیت رایزر و الزامات استاندارد انجام شود. عایق کاری مناسب نه تنها به افزایش طول عمر تاسیسات کمک می کند، بلکه به بهبود آسایش ساکنان و کاهش هزینه های عملیاتی بنا نیز می انجامد.
نکات طلایی در طراحی، اجرا و نگهداری رایزرها: راهنمای عملی از مجله سازه
موفقیت یک پروژه ساختمان سازی و کارایی بلندمدت آن، به میزان قابل توجهی به دقت در جزئیات طراحی، کیفیت اجرا و نگهداری مستمر تاسیسات حیاتی مانند رایزرها بستگی دارد. در این بخش، مجله سازه به شما نکات طلایی را ارائه می دهد که برای هر فعال در صنعت ساختمان، از مهندس معماری و سازه تا پیمانکار و مالک، ضروری است.
۴.۱. طراحی دقیق نقشه تاسیسات توسط مهندس متخصص
اولین و مهم ترین گام، طراحی یک نقشه تاسیسات جامع و دقیق توسط مهندسین مجرب و متخصص در حوزه مکانیکال و الکتریکال است. این نقشه ها باید تمامی رایزرها، انشعابات، سایزینگ، متریال ها و محل های عبور را با جزئیات کامل مشخص کنند. در این مرحله، هماهنگی کامل بین مهندسین معماری، سازه و تاسیسات حیاتی است تا از تداخلات احتمالی جلوگیری شود و بهترین مسیرهای عبور برای رایزرها انتخاب گردد. هدف، به حداقل رساندن طول مسیرهای افقی از رایزر تا نقاط مصرف، بهینه سازی جریان سیالات و کاهش افت فشار است. رعایت دقیق مقررات ملی ساختمان در این مرحله، از بروز مشکلات حقوقی و فنی در آینده جلوگیری می کند.
۴.۲. انتخاب مواد اولیه با کیفیت و دارای گواهی استاندارد
کیفیت متریال های مورد استفاده در رایزرها، تاثیر مستقیم بر دوام و ایمنی ساختمان دارد. استفاده از لوله ها، کابل ها، بست ها و عایق هایی که دارای گواهی های استاندارد معتبر هستند، امری ضروری است. انتخاب متریال باید با توجه به نوع سیال، دمای کاری، فشار، مقاومت در برابر خوردگی و حتی شرایط آب و هوایی منطقه صورت گیرد. به عنوان مثال، در مناطق با آب سخت، استفاده از لوله هایی با مقاومت بیشتر در برابر رسوب گذاری توصیه می شود. توجه به برندهای معتبر و بررسی سابقه عملکرد آن ها در پروژه های مشابه، می تواند ریسک های مربوط به کیفیت را به حداقل برساند.
هماهنگی میان مهندسین معماری، سازه و تاسیسات در مراحل طراحی بنا، تضمین کننده عملکرد بهینه و ایمنی بلندمدت رایزرهای ساختمان است و از هزینه های اضافی در آینده جلوگیری می کند.
۴.۳. اجرای دقیق و نظارت مستمر
حتی بهترین طراحی نیز بدون اجرای دقیق و با کیفیت بی معنا خواهد بود. پیمانکاران تاسیسات باید از دانش فنی و تجربه کافی برخوردار باشند و تمامی مراحل نصب رایزرها را مطابق با نقشه ها و استانداردها انجام دهند. نظارت مستمر توسط مهندس ناظر تاسیسات، از اهمیت ویژه ای برخوردار است. این نظارت شامل بررسی کیفیت جوش ها، اتصالات، عایق کاری، ساپورت بندی، شیب بندی و تست های نهایی (مانند تست فشار لوله ها و تست عایق کابل ها) می شود. هرگونه سهل انگاری در مرحله اجرا می تواند به مشکلات جبران ناپذیری در آینده منجر شود.
۴.۴. مستندسازی و نگهداری سوابق
داشتن نقشه های ازبیلت (As-Built) دقیق از تمامی رایزرهای ساختمان، یک الزام حیاتی برای نگهداری و تعمیرات آینده است. این نقشه ها باید تمامی تغییرات احتمالی در حین اجرا را نسبت به نقشه های اولیه ثبت کنند. همچنین، نگهداری سوابق مربوط به متریال های استفاده شده، گواهی های استاندارد، نتایج تست ها و برنامه زمان بندی نگهداری، برای مدیران بنا ضروری است. این مستندات به تشخیص سریع مشکلات، انجام تعمیرات موثر و برنامه ریزی برای به روزرسانی تاسیسات در طول عمر ساختمان کمک شایانی می کنند.
۴.۵. برنامه ریزی برای نگهداری و بازرسی های دوره ای
رایزرها، مانند هر بخش دیگری از سازه، نیاز به نگهداری و بازرسی های دوره ای دارند. تدوین یک برنامه نگهداری پیشگیرانه شامل بازرسی بصری برای شناسایی هرگونه نشتی، خوردگی، آسیب فیزیکی یا تغییر شکل، تست عملکرد سیستم های آتش نشانی، بررسی عایق کاری ها و تمیز کردن سیستم های تهویه و آب باران، ضروری است. این بازرسی ها می توانند از بروز مشکلات بزرگ تر جلوگیری کرده و طول عمر مفید تاسیسات را افزایش دهند. آموزش ساکنین و مدیران ساختمان در خصوص اهمیت نگهداری و نحوه گزارش دهی مشکلات، نیز بخشی از این فرآیند است.
۴.۶. در نظر گرفتن فضای کافی برای رایزرها (داکت رایزر)
در طراحی معماری ساختمان، پیش بینی فضای کافی و مناسب برای عبور رایزرها (معروف به داکت رایزر یا شفت تاسیساتی) از اهمیت بالایی برخوردار است. این فضاها باید به اندازه ای باشند که امکان نصب، عایق کاری و دسترسی برای نگهداری و تعمیرات در آینده را فراهم آورند. طراحی داکت های رایزر باید به گونه ای باشد که از نظر حرارتی و صوتی عایق بندی شوند و از گسترش آتش بین طبقات جلوگیری کنند. همچنین، در نظر گرفتن مسیرهای جایگزین یا فضای اضافه برای توسعه های آتی تاسیسات (مانند اضافه کردن فیبر نوری یا سیستم های هوشمند) می تواند آینده نگرانه باشد.
۴.۷. توجه به عایق بندی صوتی و حرارتی در داکت ها
عایق بندی مناسب داکت های رایزر نه تنها به افزایش بهره وری انرژی ساختمان کمک می کند، بلکه آسایش صوتی ساکنان را نیز بهبود می بخشد. عایق حرارتی از اتلاف گرما از لوله های آب گرم و شوفاژ و تعریق در لوله های آب سرد جلوگیری می کند. عایق صوتی نیز به ویژه در رایزرهای فاضلاب، صداهای ناشی از جریان آب را جذب کرده و از انتقال آن به واحدهای مسکونی پیشگیری می کند. انتخاب عایق های با کیفیت و نصب صحیح آن ها، ضامن کارایی این بخش مهم از تاسیسات است.
۴.۸. رعایت استانداردهای ایمنی آتش نشانی
رایزرها به عنوان مجاری عمودی در ساختمان، می توانند مسیرهایی برای گسترش آتش و دود بین طبقات باشند. از این رو، رعایت دقیق استانداردهای ایمنی آتش نشانی در طراحی و اجرای آن ها ضروری است. این شامل استفاده از فایراستاپ ها (Firestop) در نقاط عبور رایزرها از کف و دیوارها می شود تا از گسترش آتش و دود جلوگیری شود. همچنین، جنس متریال های مورد استفاده در رایزرها و داکت های آن ها باید دارای مقاومت کافی در برابر آتش باشد. نصب صحیح رایزرهای آتش نشانی و اطمینان از عملکرد صحیح آن ها، بخشی جدایی ناپذیر از طراحی ایمنی هر سازه است.
سوالات متداول
رایزر در ساختمان دقیقاً چه معنایی دارد؟
رایزر به هر بخش عمودی از تاسیسات ساختمان گفته می شود که سیالات یا انرژی را بین طبقات منتقل می کند، مانند لوله های آب، فاضلاب یا کابل های برق.
چرا رایزرها در ساختمان های چند طبقه اهمیت زیادی دارند؟
رایزرها امکان توزیع کارآمد و یکنواخت خدمات حیاتی (آب، برق، گاز و غیره) را به تمامی واحدهای یک بنا فراهم می کنند و بدون آن ها، عملکرد ساختمان های بلند ناممکن است.
انواع اصلی رایزرها کدامند؟
انواع اصلی شامل رایزرهای تاسیسات مکانیکال (آب، فاضلاب، گاز، آتش نشانی) و رایزرهای تاسیسات الکتریکال (برق، ارتباطات) هستند.
چه موادی برای لوله های رایزر آب توصیه می شود؟
برای لوله های رایزر آب، معمولاً از جنس های PPR، پنج لایه، PEX یا گالوانیزه استفاده می شود که هر کدام ویژگی های خاص خود را دارند.
فاصله استاندارد بین رایزر برق فشار قوی و ضعیف چقدر است؟
بر اساس استانداردها، رایزرهای برق فشار قوی و ضعیف باید حداقل ۳۰ سانتی متر فاصله از یکدیگر داشته باشند.
رایزر آتش نشانی خشک (Dry Riser) چه کاربردی دارد؟
این رایزر یک سیستم لوله کشی عمودی است که در زمان آتش سوزی، به آتش نشانان اجازه می دهد تا آب را به سرعت به طبقات بالایی سازه پمپاژ کنند.
چرا عایق کاری رایزرها مهم است؟
عایق کاری رایزرها برای جلوگیری از اتلاف انرژی، تعریق، کاهش صدا و محافظت از سازه در برابر رطوبت و خوردگی اهمیت دارد.
نقش داکت رایزر در طراحی ساختمان چیست؟
داکت رایزر فضایی است که برای عبور رایزرها در معماری بنا پیش بینی می شود تا امکان نصب، عایق کاری و دسترسی آسان برای نگهداری را فراهم کند.
نتیجه گیری
رایزرها، هرچند اغلب پنهان از دید، شریان های حیاتی هر ساختمان مدرن هستند که پایداری، ایمنی و راحتی ساکنان بنا را تضمین می کنند. از تامین آب و برق گرفته تا دفع فاضلاب و مبارزه با آتش، هر یک از این سیستم های عمودی نقش بی بدیلی در عملکرد کلی سازه ایفا می کنند. درک عمیق انواع رایزرها، رعایت دقیق استانداردها در طراحی و اجرا، و همچنین برنامه ریزی برای نگهداری مستمر، کلید عمر طولانی و کارایی بالای تاسیسات است. به عنوان یک منبع معتبر در حوزه ساختمان و معماری، مجله سازه همواره بر اهمیت توجه به جزئیات فنی و رعایت اصول مهندسی تاکید دارد. سرمایه گذاری در طراحی دقیق، استفاده از متریال با کیفیت و نظارت حرفه ای بر اجرای رایزرها، نه تنها هزینه های بلندمدت را کاهش می دهد، بلکه ارزش و اعتبار ساختمان شما را نیز افزایش می دهد. آینده ساختمان سازی در گرو توجه به همین اجزای حیاتی و پنهان است.
